商品紹介

進化するシャッター

<やまもと>は独自取得した特許技術で、耐久性・防犯性・操作性に優れたシャッター関連の商品の開発・販売を行なっております。

お客様が感じる不便性や問題点を、研究・実験・検証によって常に最善の商品を開発し、多くの特許も取得しています。

この不安な時代、弊社の技術を「暮らしの安心」のためにぜひお役立てください。

安心安全を守る《ザ・ガードマン》。上下ロックで暴風からもがっちりガード。

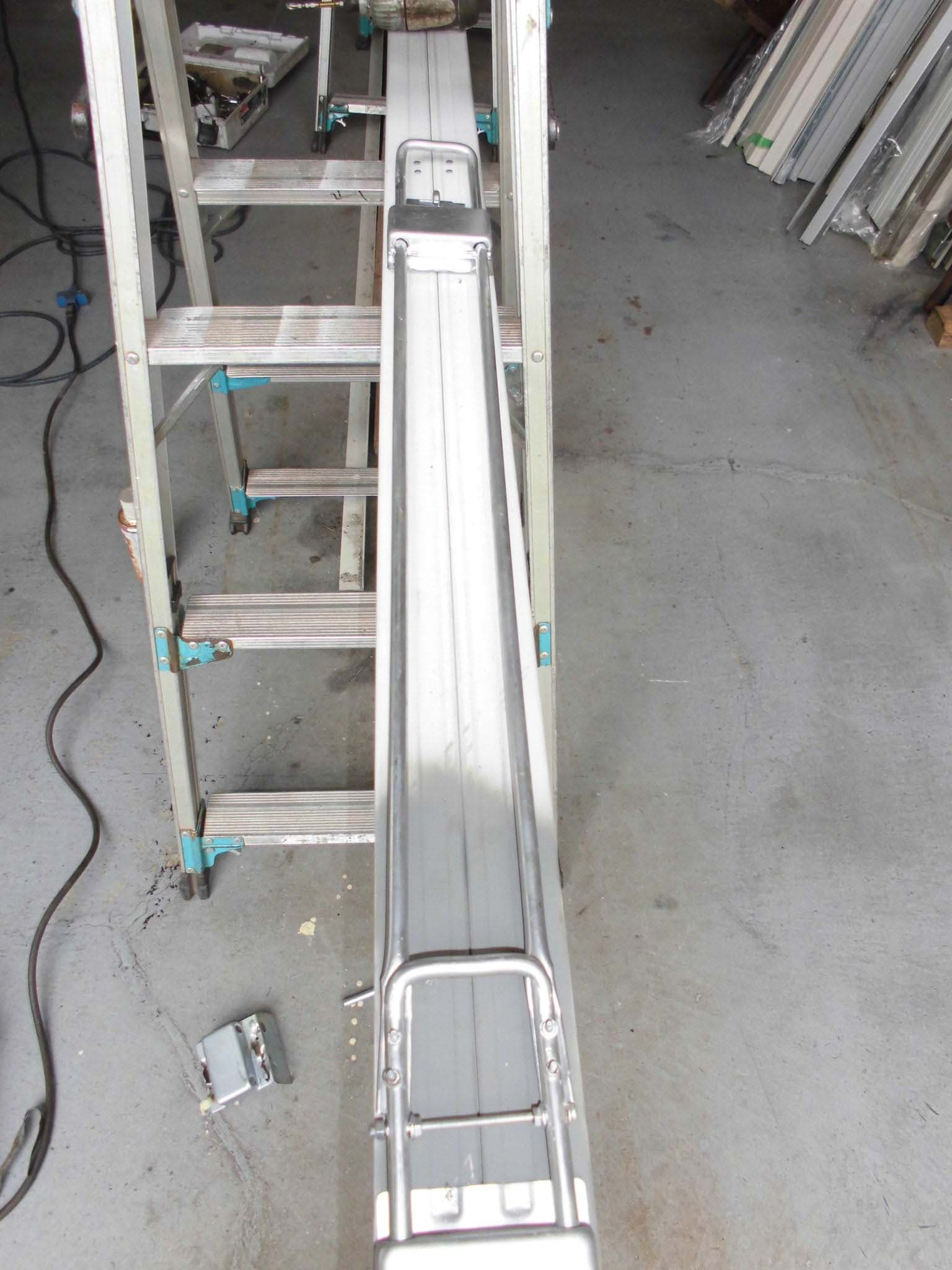

《中柱固定装置》

ザ・ガードマン

THE GUARDMAN

ザ・ガードマン

シャッターは意外と風に弱い。こんな声がお客様から聞こえてきます。原因は中柱にあります。強風などの振動により固定ピンがせり上がり中柱が外れることによってシャッター全体に被害が拡がります。

弊社は底部ピンのロック装置を開発しましたが【第1世代】、さらに上部ピンのロック機能を加えることによって【第2世代】、耐風力を高めました。またシャッター底部のガタによってできた隙間から、手や道具を使った犯行も上下のロック機能によって未然に防ぎます。

  • ●操作はらくらくワンタッチ
  • ●操作部が中柱中段にあるので使いやすい
  • ●既存の中柱はそのまま活用するので低コスト
  • ●取付けはすべてビス止めなどで簡単
  • ●中柱固定装置及びシャッター装置
  • ●特願2017-208694(起案日:令和2年6月25日)

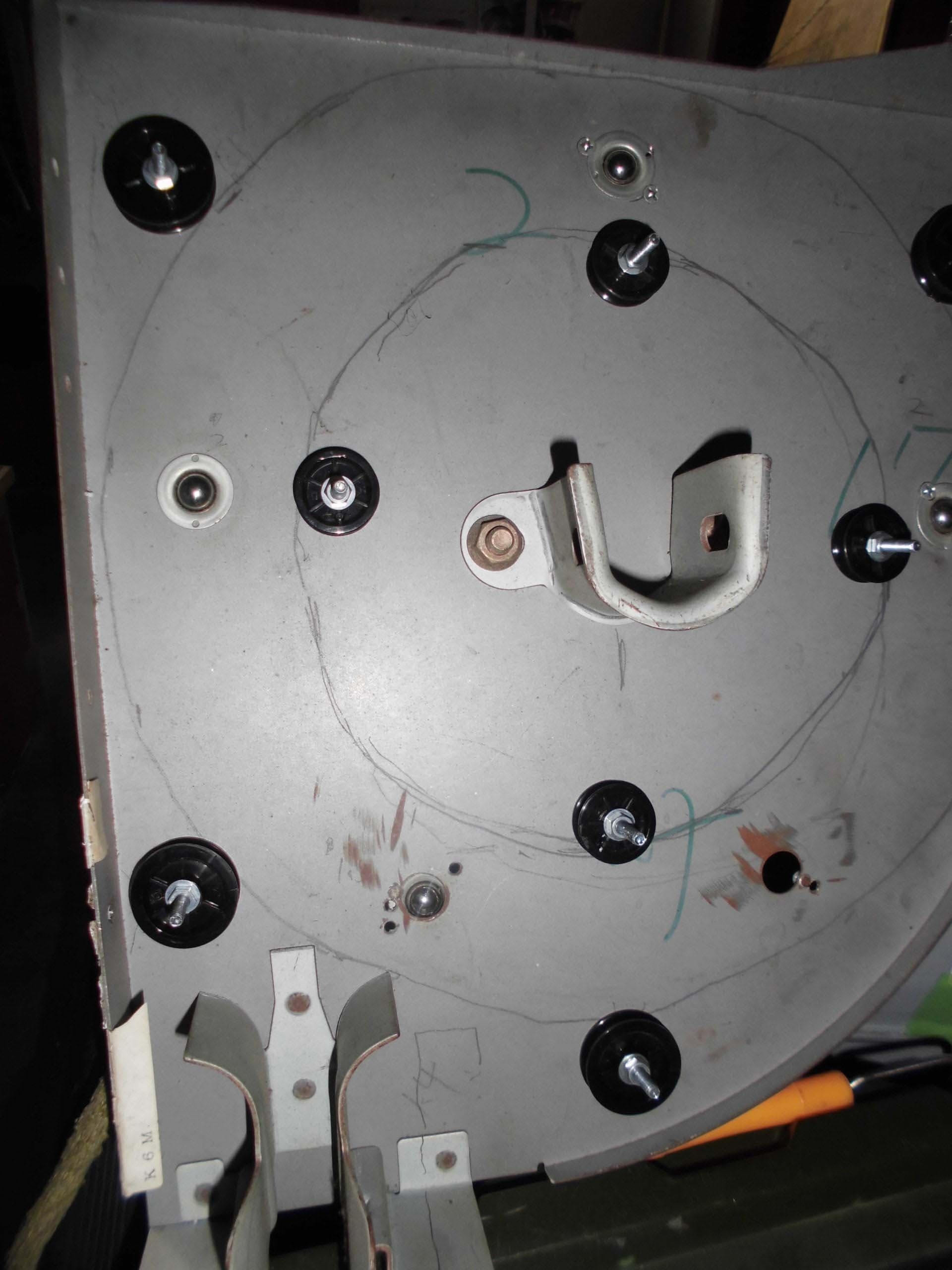

《ザ・ローラー》はシャッターの傾斜接触による摩耗を防ぎ、スムーズな開閉。

《シャッター摩耗防止装置》

ザ・ローラー

THE ROLLER

ザ・ローラー

開閉動作が重たい、操作時にキーキー音がする。このような現象を放置するとブラケットやレールなどに摩耗変形が生じ、やがて手動、電動と問わず開閉ができなくなる可能性があります。

原因は、構造上発生する本体の偏りや設置条件による傾きでシャッター本体がブラケットに接触、摩耗するためですが、本体とブラケットの間に《ザ・ローラー》を介在することで接触を避け、故障原因であるブラケットとレールの摩耗・変形やシャッターの落下を防ぎます。

  • ●ブラケットの摩耗が進むとシャッターが落下する危険がある
  • ●傾きをバールで矯正や、油差し等の対処療法では解決しない
  • ●起こりうるブラケットとレールの摩耗・変形を抑え、スムーズな開閉を
  • ●開閉音の軽減
  • ●シャッター装置および摩耗防止装置
  • ●特願2017-183101(起案日:令和2年6月11日)

さびや摩耗によるシャフトの破損を防ぎ、長寿命を実現する《ザ・ロング》。

《シャッター巻取繰出装置》

ザ・ロング

THE LONG

ザ・ロング

摩耗や劣化でシャッター軸であるスプリングシャフトの折損が起こりますが、その取り替え工事はコストも大きくユーザー様にとって容易ではありません。

回転体の固定部分をスライドさせることにより、スプリングシャフトの摩耗を大幅に軽減しました。またそのスライドの動きをポンプの動きと捉え、潤滑油の注入機能も持たせることにより、スプリングシャフトの耐用年数をさらに延ばす、高寿命な自動給油機能を持つスプリングシャフトを完成させました。

  • ●潤滑油(グリス)の自動給油で安心
  • ●耐用年数を大幅に伸ばし、取替工事の必要性を軽減
  • ●取付け時の状態が長く維持され、開閉操作が楽になる
  • ●既存スプリングシャフトの弱点を補強改善
  • ●シャッター巻取装置及びシャッター装置
  • ●特願2017-185490(起案日:令和2年4月2日)

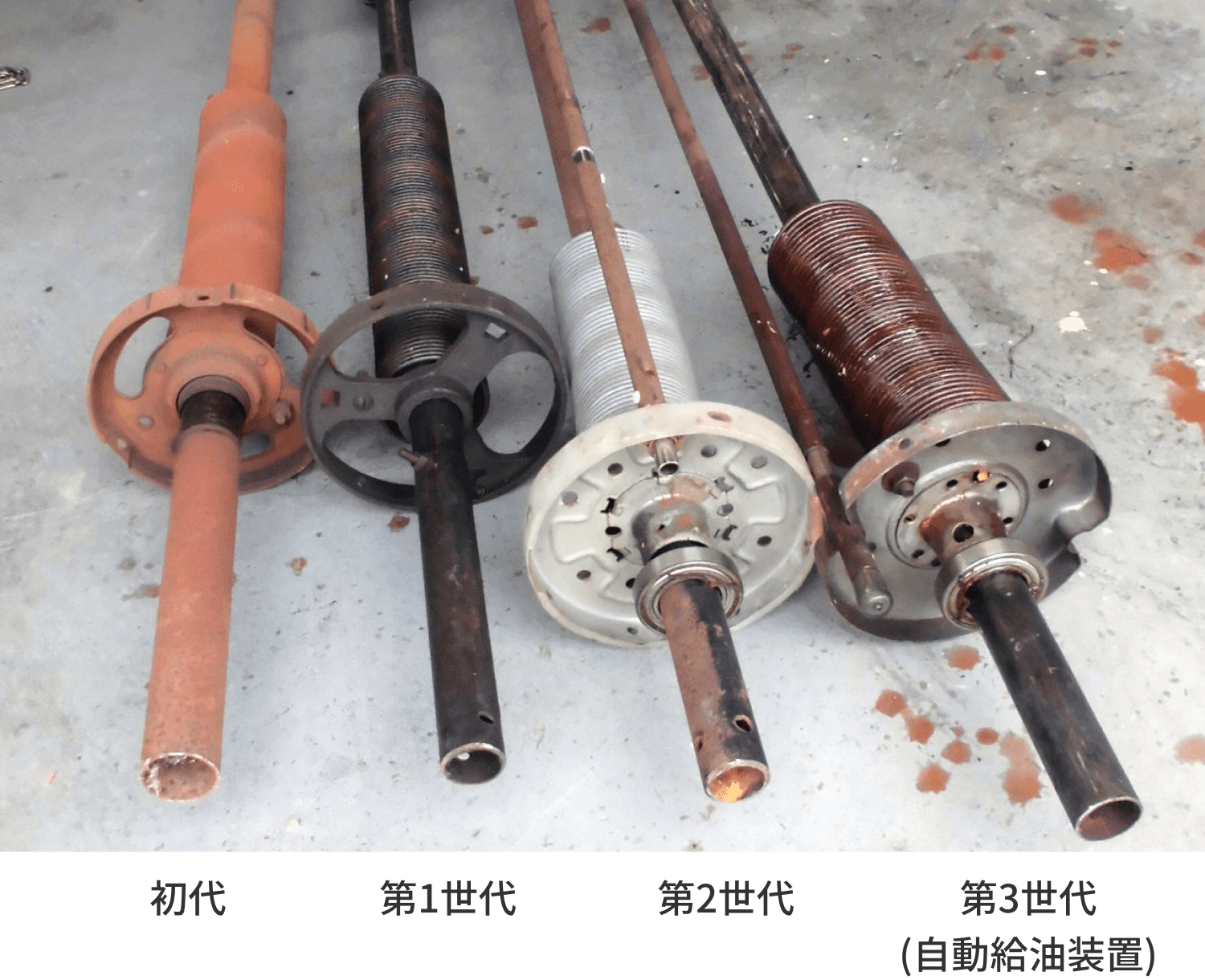

第1世代から第3世代まで

《シャッター巻取装置》の進化

開発の原動力は、常にお客様の声を直接聞く現場作業の経験です。

見逃していたご不便や問題点の解決に向け、開発がスタートします。

ザ・ロング《シャッター巻取装置》の進化を振り返ってみます。

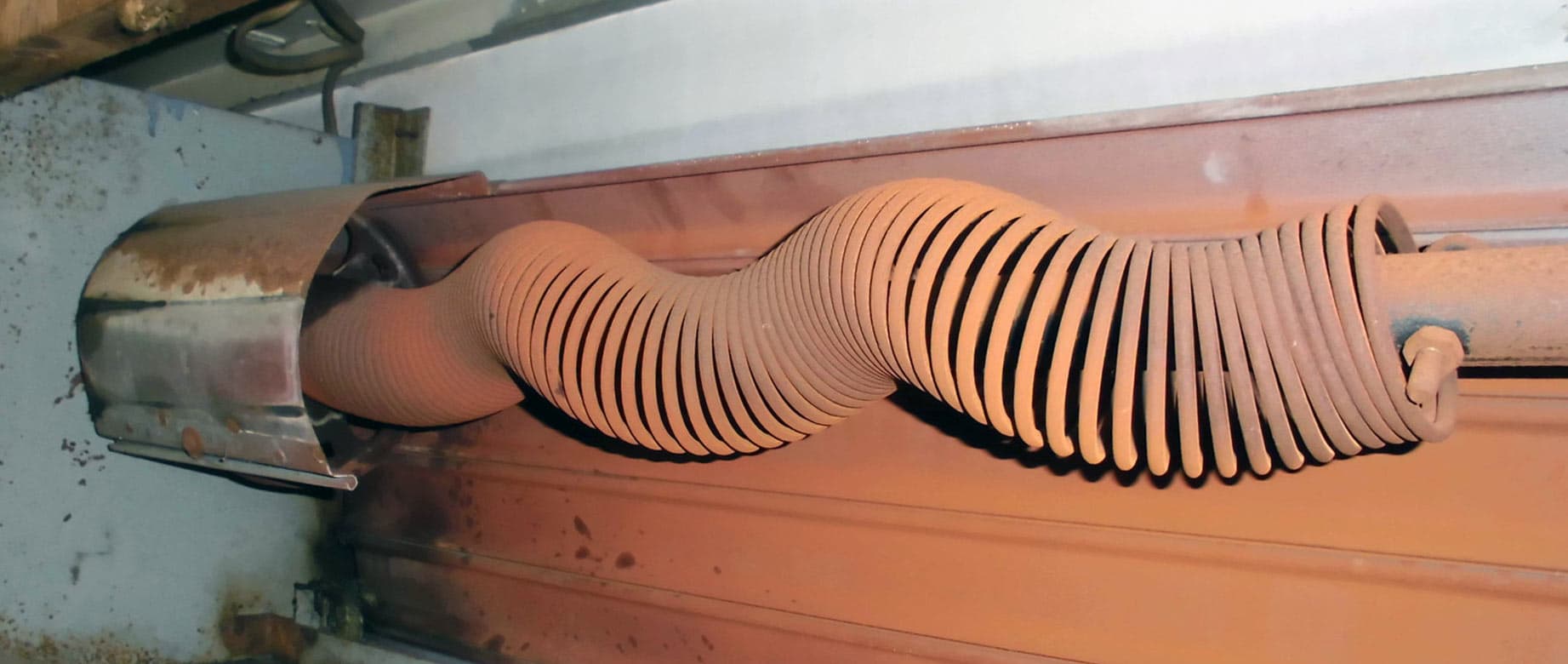

第1世代

スプリングのねじれ、ブランケットの変形を発生します。

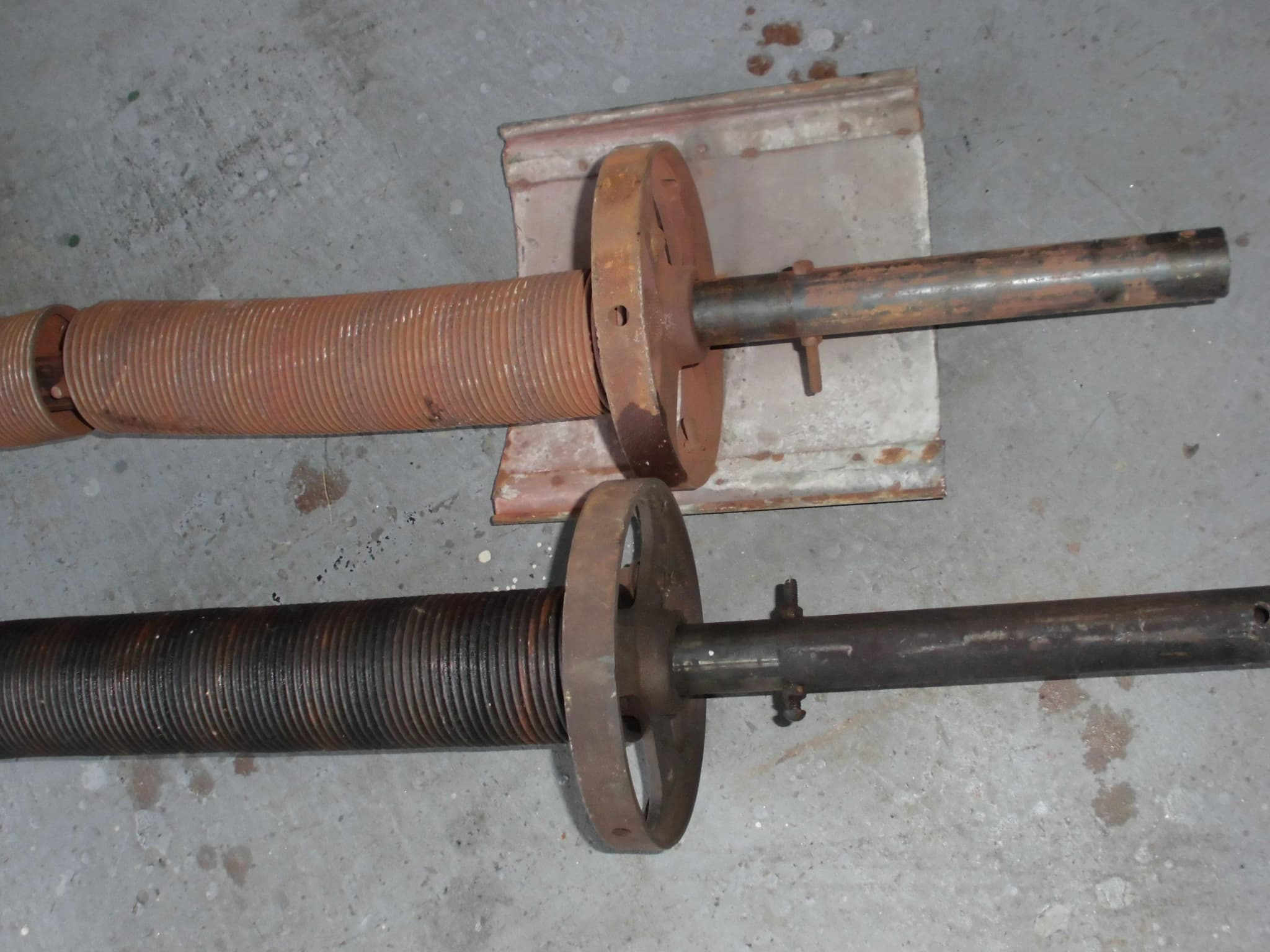

第2世代

スプリングシャフトに伸び止め(ボルトナット)を設置することでブランケットとの摩耗を軽減しスプリングの劣化を防ぎます。

小さな工夫で製品に数倍の価値を生みます。

第3世代

日本初!自動給油装置付スプリングシャフトの誕生です(特許査定)

《保護装置》

ザ・ボディガード

THE BODYGUARD

ザ・ボディガード

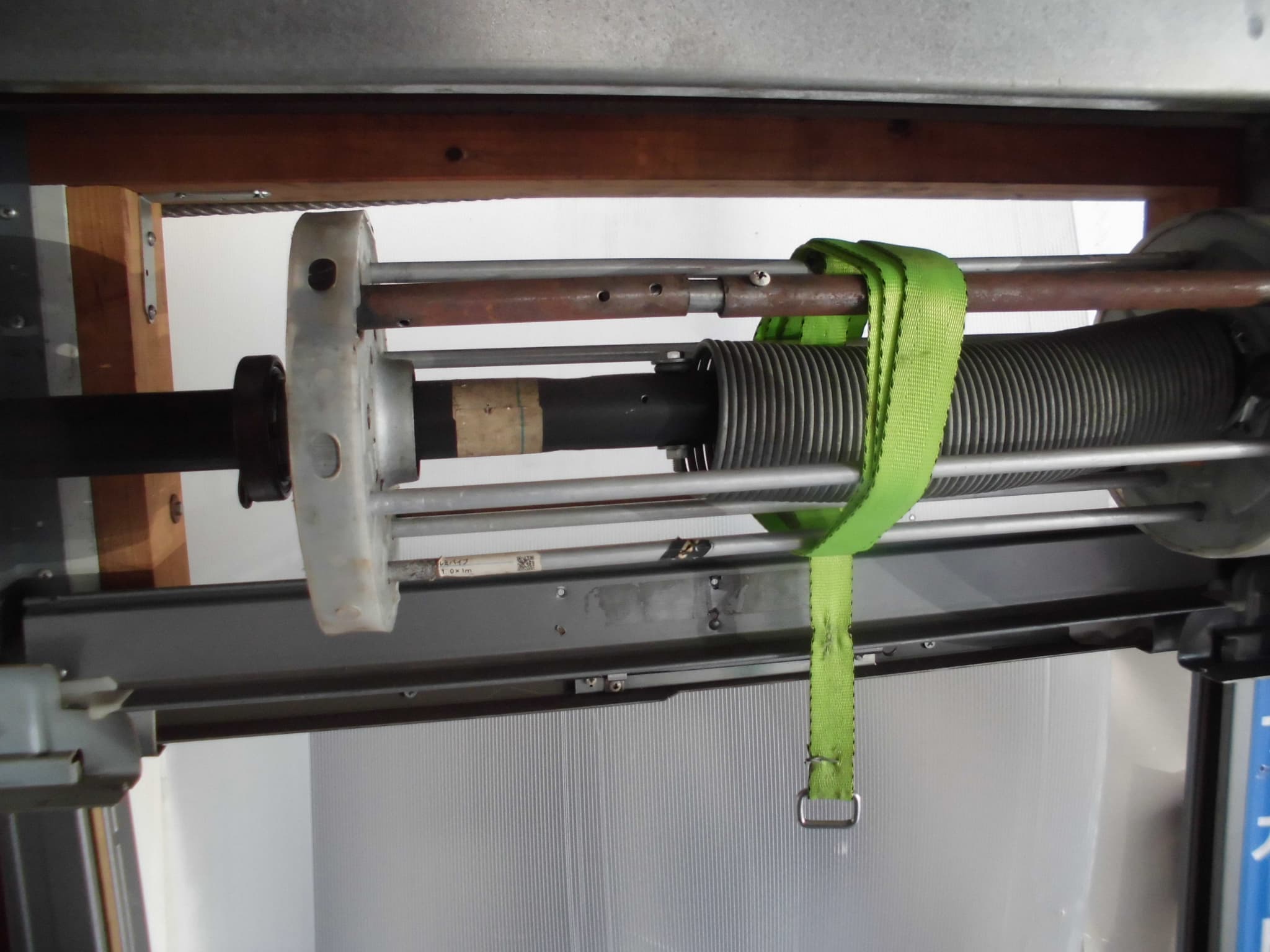

台風による強風や事故、いたずら等の破壊行為によるシャターの変形や破損を防御する、シャッター保護ベルトをご提案します。

PAT.5802998号

その他・シャッター

手動式スタンダード
バランスシャッター

手動式スタンダード バランスシャッター

店舗や倉庫、一般住宅のガレージなどを雨風から守り、犯罪抑止にも貢献する軽量シャッターのうち、最もスタンダードなタイプ。

カラーバリエーションも豊富に揃っています。防犯性の高いディンプル錠を標準装備しています。

手動操作

手動操作

電動式スタンダード
サンオートAD

電動式スタンダード サンオートAD

離れた場所からでも、ワンタッチで開閉停止が行える簡単操作。

障害物を検知して自動的に止まる新開閉機構を備えたサンオートAD。

特徴

  • ●開閉機を取巻シャフトに組み込んでいるため、納まりがコンパクト
  • ●質感が美しく、シンプルなデザインのシャッターケースが建物をスマートに演出
  • ●間口3.7mまで一連で納まります。防火設備(旧乙種防火戸も用意しています)

リモコン操作

3点ボタンスイッチは
オプション

電動式ワイドサイズ
ブロード

電動式ワイドサイズ

幅のあるショーウィンドウや大型ガレージなどのワイドな間口部にもコンパクトに納まります

一連で最大5.6m(アルミスラットの場合は5.9m)まで対応!

すっきりとしたファッショナブルな外観で、リモコン(オプション)操作も可能!

3点ボタンスイッチ

リモコン操作は
オプション

オプション

手動式(アクアキー)

手動式(アクアキー)

消防隊が外部から、消防ポンプの水圧でシャッターを解錠できます。

型式

水圧解放装置/WL-4型

貫通口・通風口・採光窓

貫通口

貫通口

排煙に効果

(樹脂をはめ込んだ貫通口)

通風口

通風口

屋内の換気に効果

(樹脂製のガラリ)

採光窓

採光窓

外部からの自然な光を取り入れます
